Трубы подъемные ТП

Каталог для скачивания .pdf

Назначение

Трубы подъемные предназначены для наполнения или опорожнения резервуаров. Трубы являются комплектующим изделием вертикальных цилиндрических резервуаров для хранения мазутов с большим содержанием механических примесей, воды и масел.

В зависимости от условного прохода труба подъемная изготавливается пяти типоразмеров.

По устойчивости к воздействию климатических факторов внешней среды трубы подъемные изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

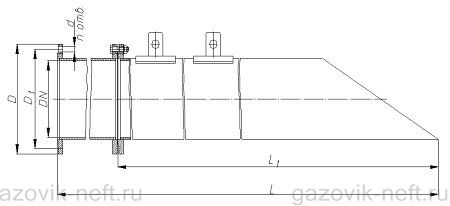

Труба подъемная ТП
Общий вид трубы подъемной ТП

Технические характеристики

Наименование параметровТП–150ТП–250ТП–350ТП–400ТП–500
Условный проход DN 150 250 350 400 500
Присоединительные размеры, мм
D 260 370 485 580 710
D1 225 335 445 525 650
d 18 18 22 30 33
n 8 12 12 16 20
Длина трубы заборной, м, не более
L1 4,5
L 6 9
Масса, кг, не более 280 418 550 700 860
